規格

C3102S

顯示器

顯示器類型

TFT LCD,1670萬色

顯示器尺寸

10.2"(16:9)

熒幕分辨率

800 x 480

背光類型

Led,350流明

背光壽命

30,000小時

觸摸板

類型

4線電阻式觸摸板

內存

即時性斷電保存記憶體(NV)

120KB

非即時性保存記憶體(XNV)

6MB

內部用戶存儲

20MB

程序內存

20MB

萬年歷（RTC）

內建

通訊口

串行1

D-Sub 9-Pin

COM1: RS232（TXD,RXD,RTS,CTS）

COM2：RS422/RS485

串口2

——

網口

——

USB接口

USB2.0 Host（A Type）×1

USB2.0 Device（Mini-B Type）×1

周邊接口

Micro SD

——

音頻

——

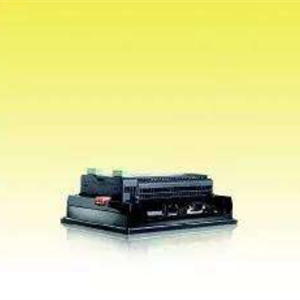

PLC擴展接口

HB1主機+B1擴展模塊

電源規格

電源輸入

24VDC±20%（隔離電源）

消耗電流

0.37A@24VDC

環境規格

防護等級

前面板IP65,后殼IP20

工作溫度

0℃～50℃(32°F～120°F)

存儲溫度

-20～60℃

環境濕度

10～90%@40℃ (無冷凝)

耐壓性

AC500V/20mA/1Min(電源端子和FG端子之間)

耐振動

5～9Hz單振幅：3.5mm; 5～150Hz恒加速：19.6m/s2(2G)

X,Y,Z方向10次(IEC61131-2規范)

噪聲抑制

電壓1000Vp-p,1us脈寬,上升時間1ns

接地電阻

低于100Ω

尺寸與重量

開孔尺寸

259.5×201.5

外觀尺寸 (W×H×D mm)

271.5×213.5×44.6

重量

1280

認證

CE
