永宏PLC在自動儀表車床上的應用

1. 引言

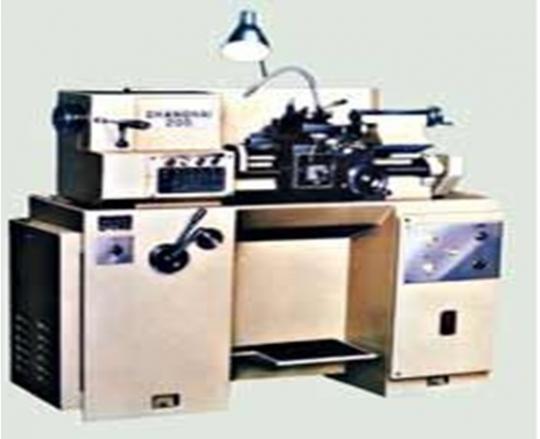

傳統的儀表車床要靠熟練的技術工人來操作，這樣不但生產效率低，而且對操作人員的技術要求也很高。這種方法顯然已經跟不上發(fā)展。用PLC控制儀表車床大大提高了生產效率與精確性和自動化智能程度。

2. 自動儀表車床操作方法

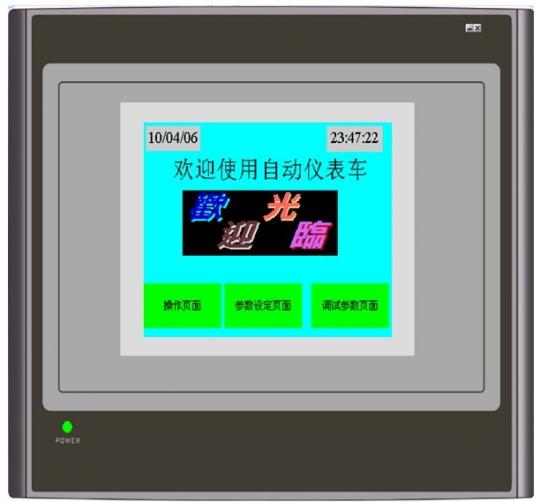

(1)按下控制面板上的電源開關按鈕，指示燈亮。待3~5秒人機界面將打開顯示初始界面

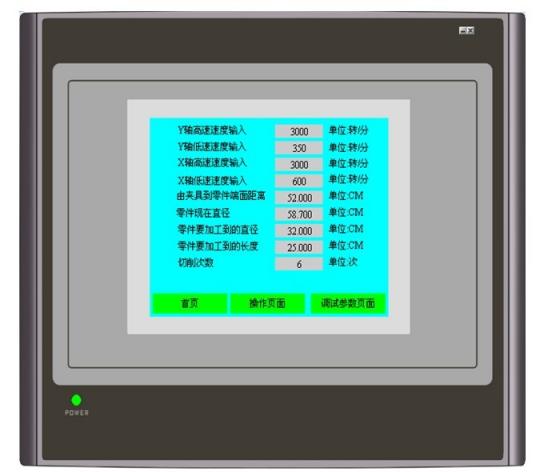

(2)點擊參數設定鍵進入參數設定頁面，在參數設定頁面里面進行相應的參數設定，根據零件的實際尺寸輸入零件的當前數據，輸入XY軸的運行速度，加工長度，加工后直徑等參數，參數設定完成后點擊操作頁面便進入操作界面，在操作界面點擊自動啟動便進入自動運行狀態(tài)中。要停止點擊自動停止鍵便可。

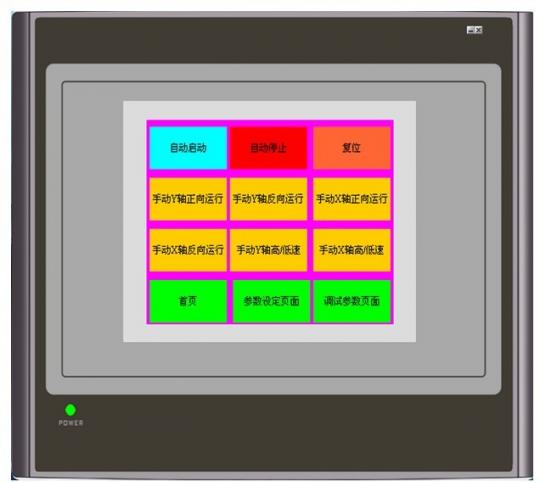

(3)在操作頁面中點擊相應的手動操作鍵便可以進行相應的手動操作。點擊首頁鍵返回首頁，點擊參數設定頁面鍵回到參數設定頁面。
3. 控制器選型以及控制過程介紹
自動儀表車床由兩個伺服馬達控制XY軸運行，主軸采用三相馬達控制。控制器采用臺灣永宏的FBs系列PLC：FBs-40MCT。其中開關量輸出主要控制閥門。相關的輸入采用人機界面來控制，人機界面采用臺灣永宏的FV-057ST-T10的人機界面。

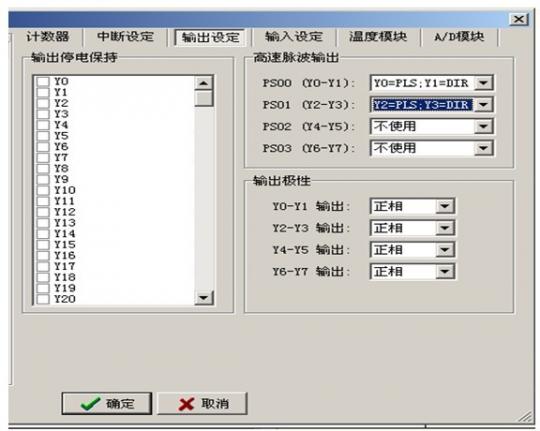

伺服馬達采用永宏PLC高速脈沖輸出通道進行控制。
主體控制流程如下：
