永宏P(guān)LC最多254從站的一般 CLINK

【控制要求】 CLINK啟動開關 X0為ON時，則不斷的讓主站（ Master PLC）與3臺從站（ Slave PLC）通過CLINK方式完成PLC之間的數據交換（單筆最多為 64word）。

【PLC參數必要設置】

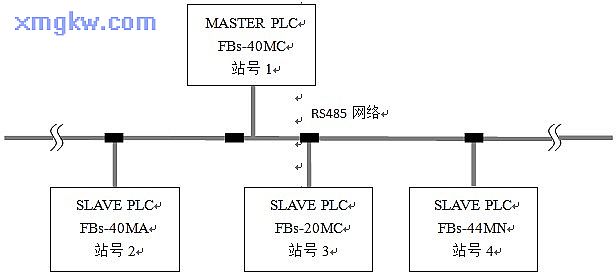

主從站	站號	通訊口	通訊格式
Master PLC	1	Port4	波特率：9600 數據位：7 停止位： 1 校驗位：偶校驗協議：永宏通訊協議
Slave PLC 1	2	Port2
Slave PLC 2	3	Port3
Slave PLC 3	4	Port2

※在WinProladder界面，點選菜單欄的 “PLC”?“設定”?“Port#通訊參數 ”，即可對相應的通訊口進行參數設置，前例 12.3已有說明，此處不再贅述。※當出現 PLC因參數設置錯亂而導致通訊異常時，可先在 WinProladder編程軟件菜單中點選： PLC?快捷操作 ?初始化全部資料，使 PLC 回歸出廠值后，再按照上表進行設置。

z操作步驟：

PLC 元件	控制說明
X0	CLINK啟動開關
M1938	Port4工作指示， 0：被占用， 1：Ready狀態

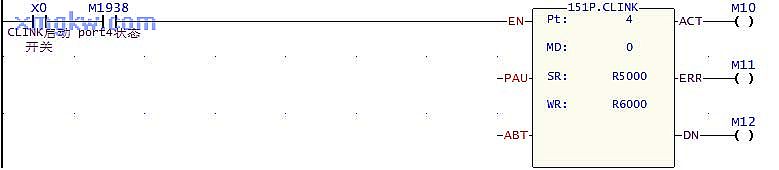

【控制程序】只需在站號為 1的MASTER PLC寫入如下圖的指令，即可實現多臺 PLC之間的通訊。

【通訊表格的建立】

如下圖所示

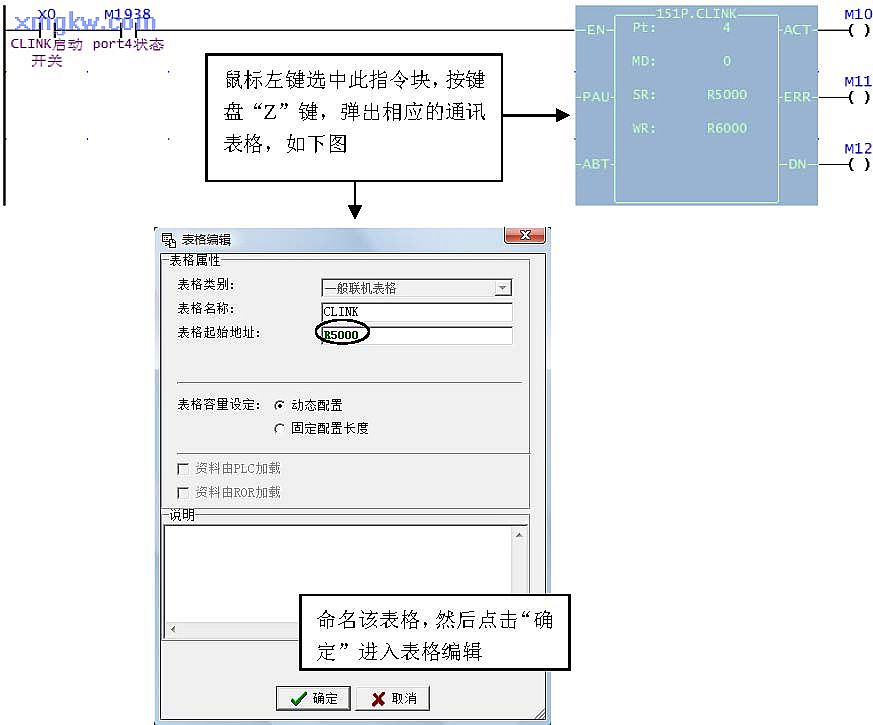

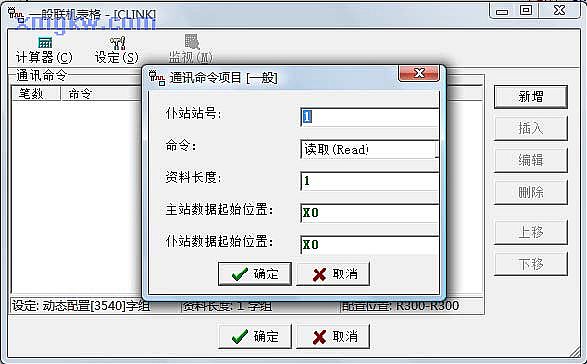

（1）在“ModBus Master”通訊命令表格中，點擊 “新增”按鈕，編輯一條通訊命令；
（2）各參數說明：仆站站號：欲與之交換數據的仆站號；命令：分為 “寫入”和“讀取”兩種；資料長度：最大為 64，當然也可以通過變址方式進行設定；主站數據起始位置：分配主站需被讀取或被寫入的地址段的起始單元；仆站數據起始位置：分配仆站需被讀取或被寫入的地址段的起始單元；

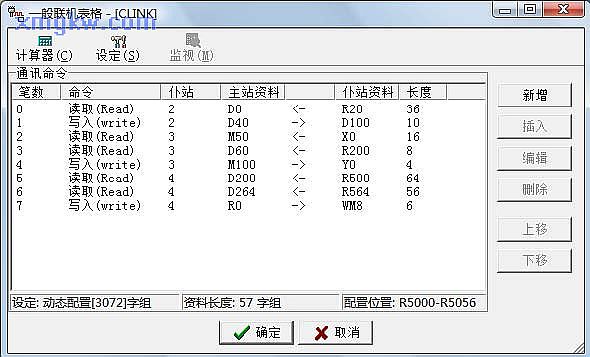

（3）此例中共編輯了 8筆通訊命令，如下圖所示：

【程序說明】

（1）該指令只需寫入到主站 PLC中，而各仆站 PLC只需設好通訊參數，聽從主站指揮即可；
（2）從上圖狀態欄可看出，編輯此 8條通訊命令共占用了 57個緩存器R5000～R5056；
（3）程序 RUN后，M1938應為Ready狀態（即為 ON），當X0一接通，就進入 CLINK通訊，下面說明各 PLC數據區內容的變化情況：

MASTER PLC（1臺）		SLAVE PLC（3臺）
D0～D35（內容全為 0）	讀取	2號站的 R20～R55（內容全為 1）
D40～D49（內容全為 100）	寫入	2號站的 D100～D109（內容全為 0）
M50～M65（狀態全為 0）	讀取	3號站的 X0～X15（狀態全為 1）
D60～D67（內容全為 0）	讀取	3號站的 R200～R207（內容全為 2）
M100～M103（狀態全為1）	寫入	3號站的 Y0～Y3（狀態全為 0）
D200～D263（內容全為 0）	讀取	4號站的 R500～R563（內容全為 3）
D264～D319（內容全為 0）	讀取	4號站的 R564～R619（內容全為 3）
R0～R5（內容全為 FFFFH）	寫入	4號站的 WM8～WM48（狀態全為 0）

通訊成功后各數據區的內容如下：

MASTER PLC（1臺）	SLAVE PLC（3臺）
D0～D35（內容全為 1）	2號站的 R20～R55（內容全為 1）
D40～D49（內容全為 100）	2號站的 D100～D109（內容全為 100）
M50～M65（狀態全為 1）	3號站的 X0～X15（狀態全為 1）
D60～D67（內容全為 2）	3號站的 R200～R207（內容全為 2）
M100～M103（狀態全為 1）	3號站的 Y0～Y3（狀態全為 1）
D200～D263（內容全為 3）	4號站的 R500～R563（內容全為 3）
D264～D319（內容全為 3）	4號站的 R564～R619（內容全為 3）
R0～R5（內容全為 FFFFH）	4號站的 WM8～WM48（狀態全為 1）
