ENCOD/DECOD編碼與譯碼

【控制要求】

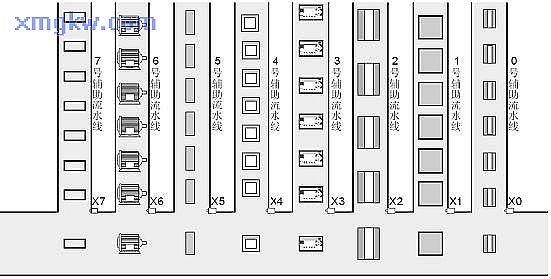

1. 有編號為 0~7的8條輔助流水線，分別傳送 8 種不同的產品，通過監控 D0 (流水線編號 ) 的值可知目前哪個編號的輔助流水線上的產品正進入主流水線。

2.設置D10 (流水線暫停設置 ) 為0~7之間的值，可對編號 0~7中的某條輔助流水線進行暫停運行的操作。【元件說明】

PLC 元件	控制說明
X0-X7	進入主流水線檢測開關：當產品進入時，對應的 X 輸入點狀態為 ON
Y0-Y7	停止編號0~7 的流水線運行
M100	編碼指令啟動
M101	譯碼指令啟動
D0	當前進入主流水線的產品
D10	暫停運行的輔助流水線

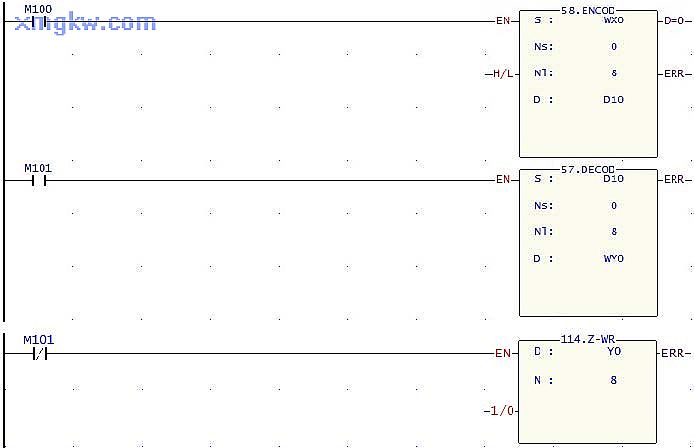

【控制程序】

【程序說明】

M100=ON，執行 ENCOD指令，任一輔助流水線有產品進入主流水線，其產品線號碼會被編碼到 D0，監控D0內容值，從而可知是哪種產品正進入主流水線。
M101= ON，執行 DECOD指令，設置 D10的值， D10的值會被譯碼到 Y0~Y7中之一，從而使對應的輔助流水線暫停，例如， D0=5，則譯碼得到 Y5=ON，編號 5的輔助流水線將暫停運行；當 M101=OFF， Z-WR指令執行， Y0~Y7都為OFF，所有的流水線都正常運行。

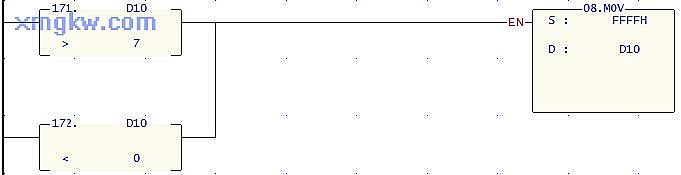

3. D10的設置值不在 0~7范圍時， D10也被寫入 FFFFH，保證不會因 D10寫入其它值也能使 Y0~Y7動作而導致輔助流水線暫停工作。
