R-T_S 憑密碼進入停車場

【控制要求】

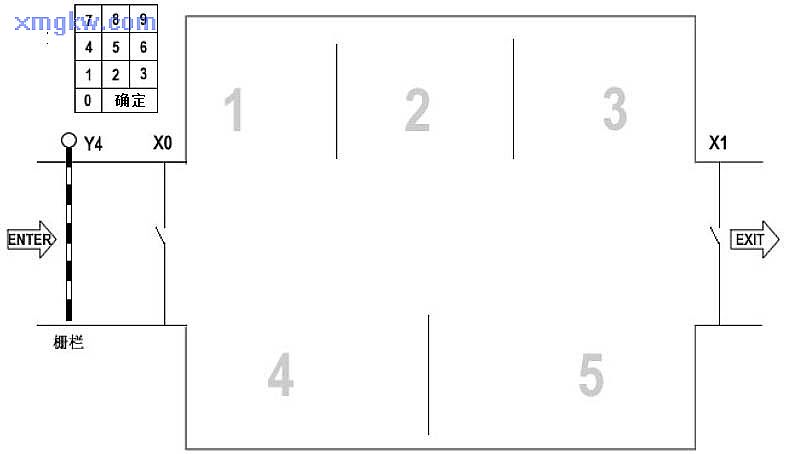

某小區(qū)的停車場共有 5個車位，并有 20位車主通過注冊，具有進入停車場的密碼。
車輛臨近柵欄時，輸入密碼，按確認鍵。若密碼正確，而且場內有空位，則柵欄自動打開。

【元件說明】

PLC 元件	控制說明
X0	車輛進入檢測開關
X1	車輛離開檢測開關
X2	確定鍵
D50~D69	20個注冊密碼存放的地址列表
R0	密碼輸入的臨時緩存器
R2	統(tǒng)計場內車輛數的緩存器

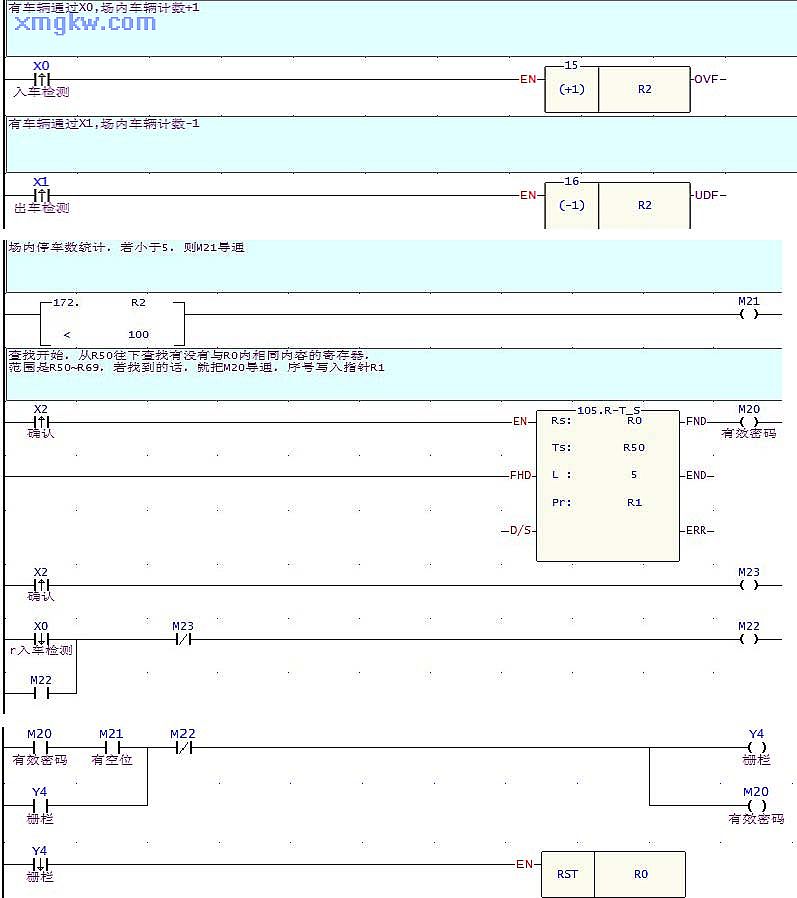

【控制程序】

【程序說明】

1. 20個密碼預先存放于 R50-R69；
密碼輸入完畢，按下確定鍵，開始查找所輸入的密碼是否與 20個合法密碼其中之一相等；
若密碼合法，且場內有空位，則柵欄自動打開，否則不允許車輛進場。

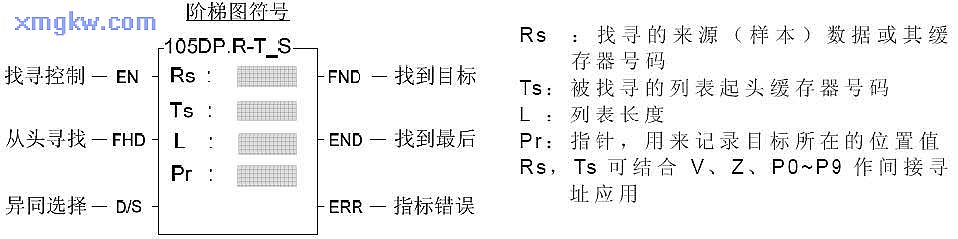

4. FUN105.R-T_S說明如下：
