BT_M 多筆歷史數據備份

【控制要求】使用 FBs-PLC搭建一個測試實驗臺，對待測設備的數據進行記錄，并將紀錄的數據依次放入寄存器 D0~D99中，每間隔 30分鐘將 D0~D99的數據轉移到其它寄存器中，以便 D0~D99重新接收新數據，待測設備的一個測試周期為 2個小時。

【元件說明】

PLC 元件	控制說明
X0	測試啟動開關
X1	重新測試啟動開關
X2	停止開關
D0-D99	數據采樣
D100-D499	數據備份

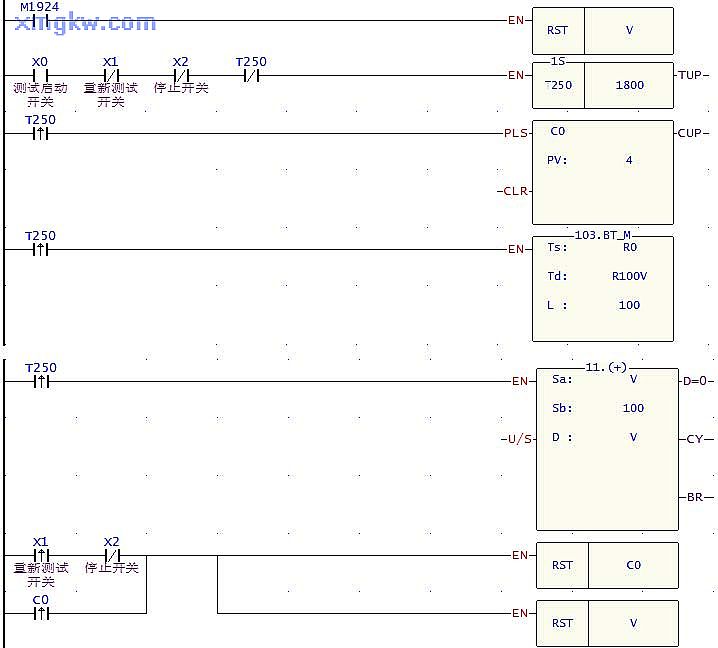

【控制程序】

【程序說明】

1. PLC上電后開始 RUN時，變址寄存器 V被清零。
X0=ON時，T250定時器開始執行計時，每隔 30分鐘定時器的常開接點 T250由 OFF→ON動作一次。
C0對定時器 T250的上升沿接點進行計數，并且當 V=0時，將 R0~R99的數據傳送到 R100~R199，再讓 V的內容值自加 100；當 V=100時，將 R0~R99的數據傳送到 R200~R299，再讓 V的內容值自加 100……如此類推。
T250的上升沿接點計數滿 4次以后，整個測試過程結束。如果需要對待測設備進行重復測試，只需要將 X1由 OFF→ON動作一次即可。當 X2=ON時，停止測試， PLC不再對待測設備采集數據，同時清除計數器 C0。
