一般定時器實現累計型功能

【控制要求】

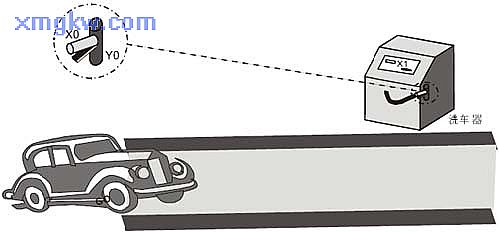

不論洗車器的噴水閘有幾次暫時中斷噴水，保證顧客得到完整的 5分鐘洗車時間【元件說明】

PLC 元件	控制說明
X0	檢測硬幣光電：當有硬幣投入時， X0為ON
X1	噴水器閥門：當用力握時開關 X1為ON
M1	一個掃描周期的脈沖
T50	定時器，時基為 100ms
D0	數據存儲器，記錄時間
Y0	噴水閥門

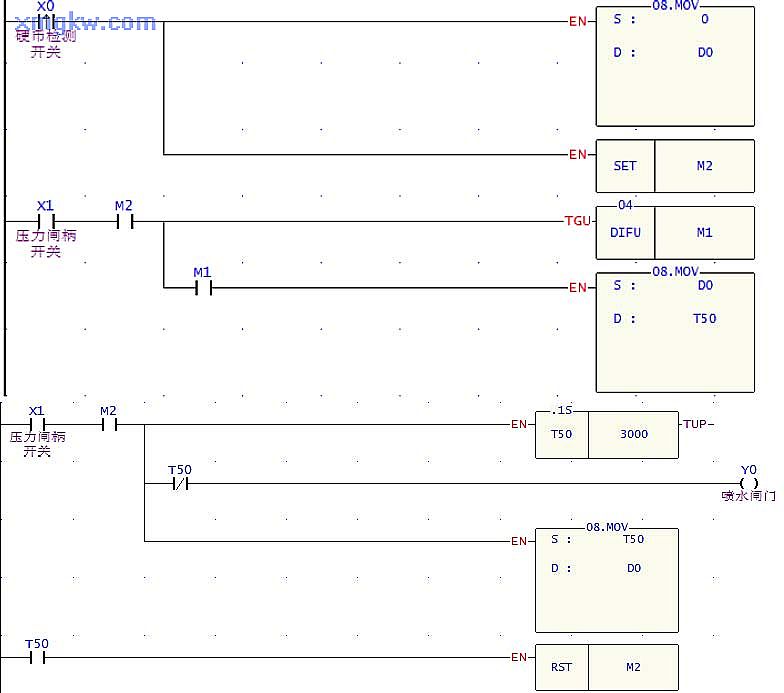

【控制程序】

【程序說明】

顧客投入適當的硬幣后， X0=ON，將保存 T50時間值的 D0中數值清零并將 M2置1。
顧客投錢后握住噴水器開關柄， X1=ON，DIFU指令被執行， M1接通一個掃描周期，先使 T50清零，使T50從零開始計時 5 分鐘(T50=3000)，此時， Y0=ON，允許水打開噴出閥。
如果噴水器閘柄開關放開，定時器停止計時，當前噴水的時間被保存，暫時中斷噴水。
當再次按下噴水器閘柄，定時器會(huì )從上次保存的時間開始繼續計時。這是因為 T50在運行時， T50的現在值被傳送到 D0保存，而下次啟動時， D0的數值被傳到 T50中，作為 T50的現在值。因此， T50將從停止的地方繼續運行。這樣即使洗車過程有幾次中斷，可以保證顧客得到完整的 5分鐘洗車時間。
5分鐘時將 M2清零，在沒投錢的情況下壓 X1沒水噴出。

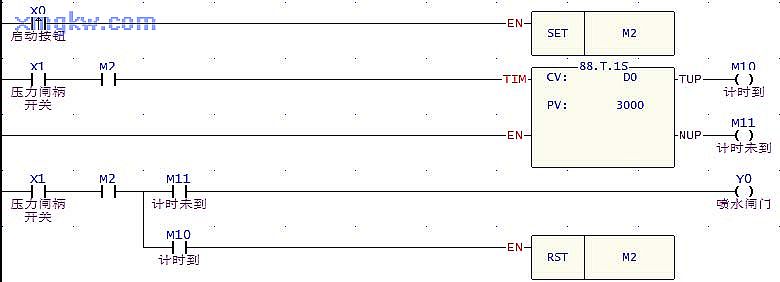

附：若用累計型定時器，控制程式如下：
